INVERTORA METINĀŠANAS IEKĀRTA / MIG IEKĀRTA 220A

Pusautomātiskajai metināšanas iekārtai  POWERMAT PM-IMGTS-220L  ir ļoti plašs pielietojumu klāsts. Tas ļauj efektīvi metināt dažādu veidu materiālu grupas plašā materiālu biezumu diapazonā. Izmantotajiem IGBT tranzistoriem ir labvēlīga ietekme uz zemāku elektroenerģijas patēriņu, lielāku izturību pret traucējumiem un sprieguma kritumiem, kā arī labām loka īpašībām.

Vadības panelis tagad ir vēl vieglāk lietojams, un operatoram ir ātra piekļuve visām funkcijām. Tas pozitīvi ietekmē ergonomiku un darba efektivitāti rūpnīcā.

Ierīcei ir sinerģiska metināšanas funkcija , pateicoties kurai, metinot visus metināmos materiālus, īpaši nerūsējošā tērauda un alumīnija materiālus, ir iespējams iegūt visaugstākās kvalitātes metinājumu.

Ierīces elektronika ir balstīta uz IGBT tranzistoriem , apvienojot divu veidu tranzistoru priekšrocības: lauka efekta tranzistoru vadības vienkāršību un bipolāro tranzistoru augsto sabrukšanas spriegumu un pārslēgšanās ātrumu. Metināšanas strāva ir ļoti stabila, kas garantē perfektu metināšanu.

Pateicoties IGBT tehnoloģijai, ierīce ir vieglāka un energoefektīvāka.

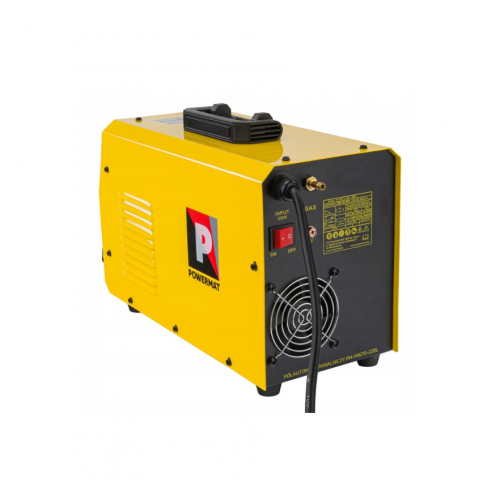

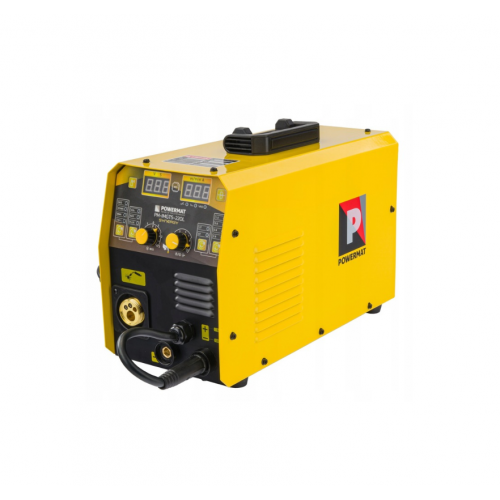

PM-IMGTS-220L modelis ir metināšanas iekārta, kuras konstrukcija ir balstīta uz efektīviem IGBT tranzistoriem. Tas ir aprīkots ar 2 skaidriem  LCD displejiem , kas parāda pašreizējo metināšanas strāvu, kas iestatīta, izmantojot pogas, no kurām viena ir arī funkciju izvēles poga. MIG metināšanas iekārta ir aprīkota ar dzesēšanas ventilatoru, elektroniku un citām sastāvdaļām, kā arī ar termisko sensoru, kas aizsargā ierīci pret pārkaršanu.

Augsta veiktspēja un efektīva dzesēšana

Pateicoties IGBT tranzistora tehnoloģijas izmantošanai, ierīces efektivitāte sasniedz pat 60%.

Pilnībā automātiska stieples padeve.

Iebūvētas funkcijas, kas atvieglo darbu

• KARSTĀ STARTA funkcija (automātiska),  plašāk pazīstama kā karstā palaišana, ļauj īslaicīgi palielināt metināšanas strāvu virs metinātāja iestatītās vērtības. KARSTĀ STARTA funkcija darbojas, kad tiek aizdedzināts loks, un tās mērķis ir novērst elektroda pielipšanu pie materiāla. Tas ir ļoti ērti, aizdedzinot elektrodu.
• ANTI STICK  (automātiski) izslēdz/samazina metināšanas spriegumu un strāvu īssavienojuma gadījumā starp elektrodu un metināmo materiālu. ANTI STICK tehnoloģija ļauj metinātājam vieglāk noņemt elektrodu.
• LOKA SPĒKS (0–10) stabilizē loku neatkarīgi no tā garuma. Funkciju vērtību samazināšana nodrošina mīkstu loku un mazāku iespiešanās dziļumu, savukārt funkciju vērtību palielināšana nodrošina dziļāku iespiešanos un īsloka metināšanas iespēju. Pie augstākās ARC FORCE funkcijas vērtības ir iespējams "iespiest elektrodu izkausēta metāla vannā un izdedzināt materiālu".
• VRD (IESLĒGTS/IZSLĒGTS)  Šī funkcija samazina izejas spriegumu līdz aptuveni 20 V izlādētā stāvoklī, nodrošinot drošu līmeni, novēršot elektriskās strāvas trieciena risku.

Papildu darba komfortu un priekšrocības nodrošina:

• Manuālais režīms (MIG) — šī funkcija ļauj manuāli iestatīt metināšanas parametrus, metinot oglekļa dioksīda gāzes aizsargtīklā FeC/Co2 vai FeC/ArCo2E308 Ar98 aizsargtīklā.
• Sinerģiskais režīms (SYN MIG)  — funkcija, kas ļauj iestatīt automātisku parametru izvēli
• Ar FLUX funkciju nav nepieciešams izmantot aizsarggāzes  — ērti, lietojot pašaizsargājošus vadus
• Manuāla stieples biezuma izvēle atbilstoši parametriem un automātiskajiem diapazoniem
• Manuāla metināšanas vadības izvēle (2T/4T)
• Automātiskās metināšanas parametru izvēle atkarībā no gāzes veida, bez aizsarggāzes un alumīnija metināšanai
• FLUX funkcija — metināšanas laikā ar pašaizsargājošām stieplēm E308 Ar98
• Induktivitātes regulēšana (-10 - (+10)  ļauj optimizēt loka raksturlielumus atkarībā no metinātā lokšņu metāla biezuma, kā arī metināšanas metodēm un apstākļiem. Šī funkcija ir noderīga, metinot plānas tērauda loksnes, novēršot to caurdegšanu, un lodējot cinkotas loksnes. Induktivitātes vērtības maiņa samazina arī metināšanas šļakatu daudzumu.

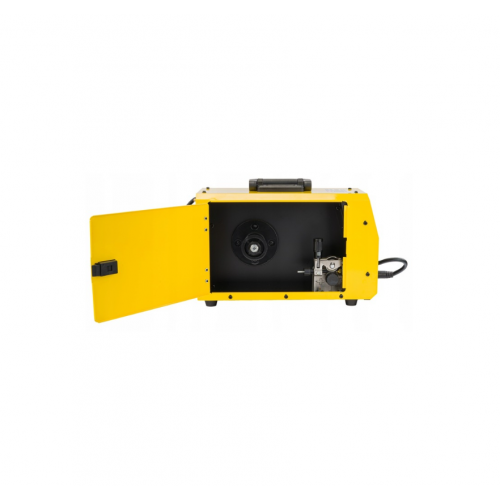

Vadu padeves sistēma

2 ruļļu padeves mehānisms nodrošina precīzu metināšanas stieples padevi, novēršot slīdēšanu.

Ierīces mobilitāte

Vieglais dizains ar stabilu alumīnija rokturi ļauj ērti pārvietot visu ierīci.

PM-IMGTS-220L ierīces metināšanas iespējas

• MMA
• TIG
• MIG/MAG

Tehniskie dati

• modelis: PM-IMGTS-220L
• barošanas avots: 230V/50Hz
• MIG/MAG jaudas patēriņš: 6 kVA
• TIG strāvas patēriņš: 5,8 kVA
• MMA enerģijas patēriņš: 5,8 kVA
• Metināšanas metodes: MIG-MAG FLUX / MMA / LIFT-TIG
• MIG-MAG metināšanas strāvas diapazons: 30–220 [A] (atkarībā no stieples biezuma) (10 V–26,5 V)
• SYN-MIG metināšanas strāvas diapazons:  30–220 [A] (atkarībā no stieples biezuma)
• MMA metināšanas strāvas diapazons: 25–220 [A]
• TIG metināšanas strāvas diapazons: 15–220 [A]
• metināšanas strāvas darba cikls 100%: (MIG-MAG - 170A)
• metināšanas strāvas darba cikls 60%: (MIG-MAG - 220 A)
• metināšanas strāvas darba cikls 100%: (MMA - 170 A)
• metināšanas strāvas darba cikls 60%: (MMA - 220 A)
• metināšanas strāvas darba cikls 100%: (TIG-LIFT - 170 A)
• metināšanas strāvas darba cikls 60%: (TIG-LIFT - 220 A)
• atbalstītie stieples diametri: 0,6 / 0,8 / 0,9 / 1,0 [mm]
• atbalstīto elektrodu diametri: 1,6 mm - 5 mm
• MIG-MAG metināšanas spriegums: 15–26,5 [V]
• darbības režīmi:  manuāls/pusautomātisks/sinerģisks
• atbalstītās stieples spoles: maks. 5 kg
• izolācijas klase: F
• tīkla drošinātājs:   25 A (MIG), 32 A (MMA), 25 A (TIG)
• aizsardzības pakāpe: IP21S

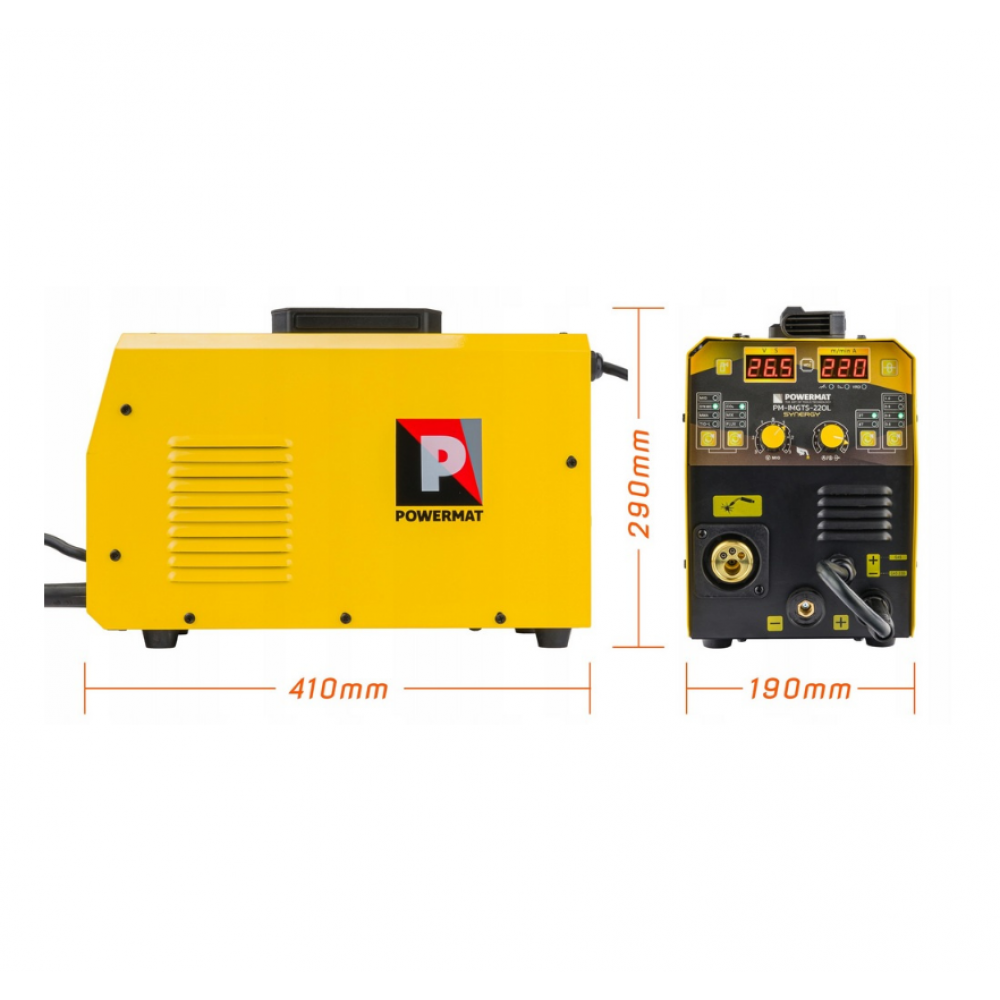

• izmēri: 41 x 19 x 29 [cm] (garums / platums / augstums)
• Neto svars: 7,5 kg

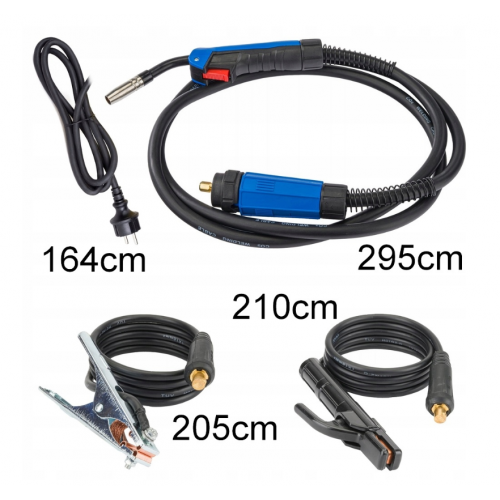

Aprīkojums

• masas rokturis (-): 205 cm
• MMA elektroda turētājs (+): 210 cm / kontaktdakšas diametrs 13 mm 35-50

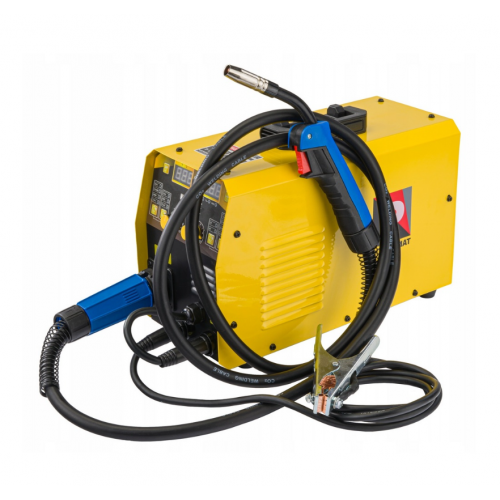

• EURO MIG / MAG rokturis: 295 cm
• kontakta uzgalis: 1x 0,8 [mm]
• rullīšu (divpusēja) atbalsta stieple: 0,8 mm un 1,0 mm; U veida

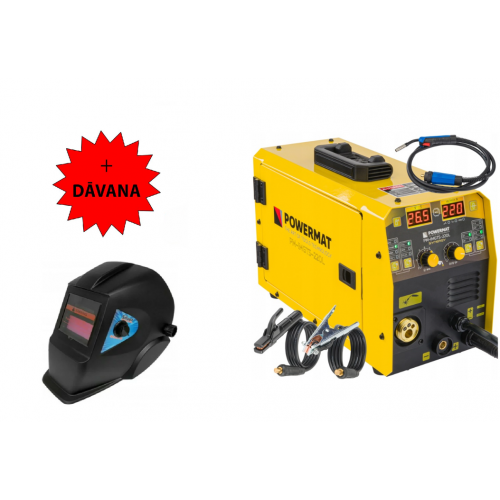

• metināšanas maska
• birste ar āmuru
• lietotāja rokasgrāmata poļu un angļu valodā
